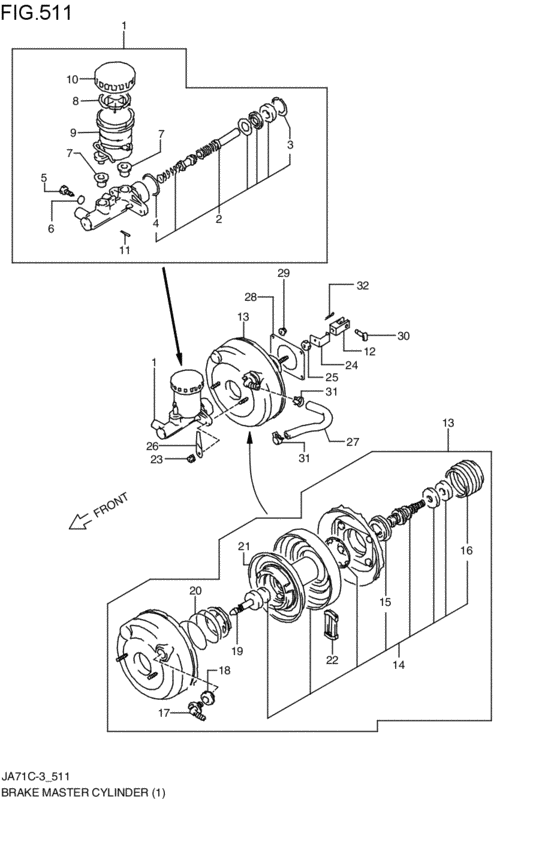

brakes master cylinder (TYPE4; 1989-07-01~1990-01-01) Diagram Suzuki JIMNY
- Year
- 1989 - 1990
- Sales region
- Japan
- Engine
- 2V
- supercharge
- TURBO
- drive
- 4WD
- transmission
- 5MT
- grade
- NORMAL
- type
- TYPE4
- body
- Z
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
51100-55C00-000
シリンダアッシ,ブレーキマスタ
TYPE4; 1989-07-01~1990-01-01 |
51100-55C00-000 |
— | ||
| replacement | |||||
|
1
|
1
51100-55C01-000
New Genuine Part
TYPE4; 1989-07-01~1990-01-01 |
51100-55C01-000 |
— | ||
|
2
|
2
51100-70840-000
ピストンセット,ブレーキマスタ
TYPE4; 1989-07-01~1990-01-01 |
51100-70840-000 |
— | ||
| replacement | |||||
|
2
|
2
51100-70842-000 PISTON SET,BRAKE MASTERTYPE4; 1989-07-01~1990-01-01 |
51100-70842-000 |
from US $60 |
||
|
3
|
3
51162-85520-000
サークリップ,ピストンストッパ
TYPE4; 1989-07-01~1990-01-01 |
51162-85520-000 |
— | ||
|
4
|
4
51185-82020-000
Oリング,マスタシリンダ
TYPE4; 1989-07-01~1990-01-01 |
51185-82020-000 |
— | ||
|
5
|
5
51165-82020-000
BOLT
TYPE4; 1989-07-01~1990-01-01 |
51165-82020-000 |
— | ||
|
6
|
6
51168-81220-000
リング,ストッパボルトシール
TYPE4; 1989-07-01~1990-01-01 |
51168-81220-000 |
— | ||
|
7
|
7
51197-85520-000 GROMMET,RESERVOIR CONNECTORTYPE4; 1989-07-01~1990-01-01 |
51197-85520-000 |
from US $2.72 |
||
|
8
|
8
51234-60A20-000 STRAINER,MASTER CYLINDERTYPE4; 1989-07-01~1990-01-01 |
51234-60A20-000 |
from US $5.02 |
||
|
9
|
9
51210-70A40-000
RESERVIOR MCYLINDER
TYPE4; 1989-07-01~1990-01-01 |
51210-70A40-000 |
— | ||
| replacement | |||||
|
9
|
9
51200-70A40-000 RESERVOIR ASSY,MASTER CYLINDERTYPE4; 1989-07-01~1990-01-01 |
51200-70A40-000 |
from US $75.15 |
||
|
10
|
10
51220-60A20-000 CAP,RESERVOIRTYPE4; 1989-07-01~1990-01-01 |
51220-60A20-000 |
from US $22.40 |
||
|
11
|
11
51194-85520-000
ピン
TYPE4; 1989-07-01~1990-01-01 |
51194-85520-000 |
— | ||
| replacement | |||||
|
11
|
11
09205-05016-000 PIN,SPRING(5X32)TYPE4; 1989-07-01~1990-01-01 |
09205-05016-000 |
from US $0.99 |
||
|
12
|
12
51182-82020-000
クレビス,プッシュロッド
TYPE4; 1989-07-01~1990-01-01 |
51182-82020-000 |
— | ||
| replacement | |||||
|
12
|
12
51182-77E00-000 CLEVIS,CYLINDER PUSH RODTYPE4; 1989-07-01~1990-01-01 |
51182-77E00-000 |
from US $6.37 |
||
|
13
|
13
51300-55C00-000
ブースタアッシ,ブレーキマスタ
TYPE4; 1989-07-01~1990-01-01 |
51300-55C00-000 |
— | ||
|
14
|
14
51300-60830-000
リペアキット,ブレーキマスタ
TYPE4; 1989-07-01~1990-01-01 |
51300-60830-000 |
— | ||
|
15
|
15
51323-60A20-000
シール,ブースタボディ
TYPE4; 1989-07-01~1990-01-01 |
51323-60A20-000 |
— | ||
|
16
|
16
51330-60A20-000
BOOT BOOSTER BODY
TYPE4; 1989-07-01~1990-01-01 |
51330-60A20-000 |
— | ||
|
17
|
17
51370-82221-000
バルブアッシ,バキュームチェック
TYPE4; 1989-07-01~1990-01-01 |
51370-82221-000 |
— | ||
|
18
|
18
51371-82020-000 GROMMET,CHECK VALVETYPE4; 1989-07-01~1990-01-01 |
51371-82020-000 |
US $2.08 |
||
|
19
|
19
51350-60A20-000
ロッドアッシ,ブースタピストン
TYPE4; 1989-07-01~1990-01-01 |
51350-60A20-000 |
— | ||
|
20
|
20
51360-60A20-000
スプリング,ブースタピストン
TYPE4; 1989-07-01~1990-01-01 |
51360-60A20-000 |
— | ||
|
21
|
21
51363-60A20-000
ピストン,ブースタ
TYPE4; 1989-07-01~1990-01-01 |
51363-60A20-000 |
— | ||
|
22
|
22
51365-60A20-000
キー,バルブストッパ
TYPE4; 1989-07-01~1990-01-01 |
51365-60A20-000 |
— | ||
|
23
|
23
51313-60B00-000
ナット,ブースタ
TYPE4; 1989-07-01~1990-01-01 |
51313-60B00-000 |
— | ||
| replacement | |||||
|
23
|
23
09159-08075-000 NUTTYPE4; 1989-07-01~1990-01-01 |
09159-08075-000 |
from US $0.91 |
||
|
24
|
24
51348-82020-000
ブラケット,プッシュロッド
TYPE4; 1989-07-01~1990-01-01 |
51348-82020-000 |
— | ||
|
25
|
25
51349-82020-000
ナット,シリンダプッシュロッド
TYPE4; 1989-07-01~1990-01-01 |
51349-82020-000 |
— | ||
| replacements | |||||
|
25
|
25
09140-10019-000 NUTTYPE4; 1989-07-01~1990-01-01 |
09140-10019-000 |
US $9.20 |
||
|
25
|
25
08310-30107-000
New Genuine Part
TYPE4; 1989-07-01~1990-01-01 |
08310-30107-000 |
— | ||
|
26
|
26
51372-70A50-000
ブラケット,チェックバルブ
TYPE4; 1989-07-01~1990-01-01 |
51372-70A50-000 |
— | ||
|
27
|
27
51010-82C10-000
ホース,ブレーキバキューム
TYPE4; 1989-07-01~1990-01-01 |
51010-82C10-000 |
— | ||
|
28
|
28
51132-82002-000
パッキング,ブレーキマスタシリンダ
TYPE4; 1989-07-01~1990-01-01 |
51132-82002-000 |
— | ||
| replacement | |||||
|
28
|
28
51132-82003-000 PACKING,BRAKE MASTER CYLINDERTYPE4; 1989-07-01~1990-01-01 |
51132-82003-000 |
from US $1.60 |
||
|
29
|
29
09159-08052-000
NUT 8MM
TYPE4; 1989-07-01~1990-01-01 |
09159-08052-000 |
— | ||
| replacement | |||||
|
29
|
29
09159-08135-000 NUTTYPE4; 1989-07-01~1990-01-01 |
09159-08135-000 |
from US $0.81 |
||
|
30
|
30
09200-10010-000
ピン
TYPE4; 1989-07-01~1990-01-01 |
09200-10010-000 |
— | ||
| replacement | |||||
|
30
|
30
09200-10021-000 PINTYPE4; 1989-07-01~1990-01-01 |
09200-10021-000 |
from US $1.24 |
||
|
31
|
31
09400-19302-000
Сlamp
TYPE4; 1989-07-01~1990-01-01 |
09400-19302-000 |
— | ||
| replacement | |||||
|
31
|
31
09401-15404-000 CLIPTYPE4; 1989-07-01~1990-01-01 |
09401-15404-000 |
from US $1.33 |
||
|
32
|
32
04111-25206-000
コッタピン
TYPE4; 1989-07-01~1990-01-01 |
04111-25206-000 |
— | ||
| replacement | |||||
|
32
|
32
04111-2520A-000 PINTYPE4; 1989-07-01~1990-01-01 |
04111-2520A-000 |
from US $0.80 |
||
