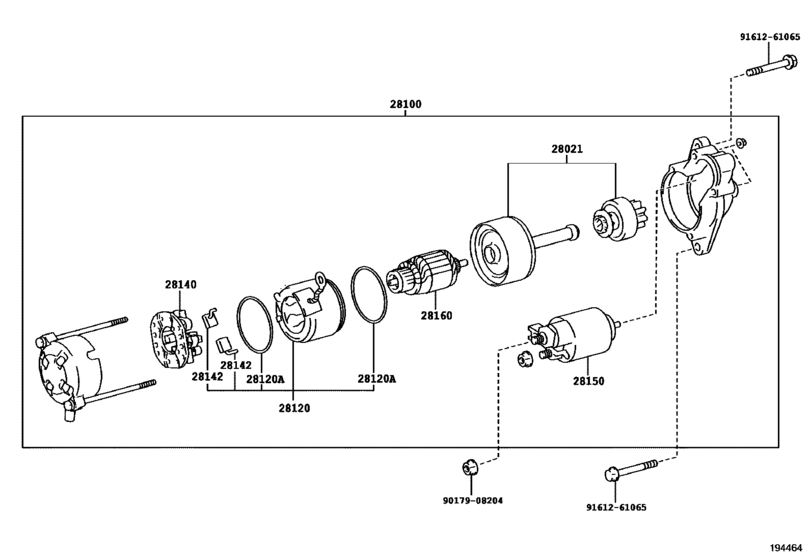

Starter ([09.2014 - ] 12V 0.8KW (1409- )1NZFE) Diagram Toyota PROBOX/ SUCCEED

Year
2014 - 2018
Sales region
Japan
Frame
NCP165
grade
DXCOM
body
VAN
ENGINE
1NZFE
TRANSMISSION
CVT
Model
PROBOX
From
09.2014
Vehicle Model
PROBOX
Fuel Induction
HTWC

Difficulties in parts search?

Parts list
Starter

Difficulties in parts search?

Starter
Description OEM Part # Price
28021
28021

28021-21060

Clutch Sub-Assy, Starter Center Bearing

[09.2014 -] 1NZFE..NCP165 寒冷地仕様

28021-21060

from US $63.73

28021
28021

28021-70020

Clutch Sub-Assy, Starter Center Bearing

[09.2014 -] 1N#..NCP165,NSP160

28021-70020

from US $53.99

28100
28100

28100-21022

Starter Assy

[09.2014 -] 1NZFE..NCP165 12V 0.8KW

28100-21022

from US $350.18

28100
28100

28100-21110

Starter Assy

[09.2014 -] 1NZFE..NCP165 12V 1.3KW,寒冷地仕様

28100-21110

US $739.65

28120
28120

28120-28080

Yoke Assy, Starter

[09.2014 -] 1NZFE..NCP165 寒冷地仕様

28120-28080

US $111.82

28120
28120
28120-47120
Yoke Assy, Starter

[09.2014 -] 1N#..NCP165,NSP160

28120-47120

28120A
28120A
90099-14092
Ring, O(For Starter Yoke)

[09.2014 -] 1N#..NCP165,NSP160

90099-14092

28140
28140

28140-70020

Holder Assy, Starter Brush

[09.2014 -] 1N#..NCP165,NSP160

28140-70020

from US $22.19

28142
28142

28142-70020

Brush, Starter

[09.2014 -] 1N#..NCP165,NSP160

28142-70020

from US $2.81

28150
28150

28150-21020

Switch Assy, Magnet Starter

[09.2014 -] 1NZFE..NCP165

28150-21020

from US $115.58

28160
28160

28160-21060

Armature Assy, Starter

[09.2014 -] 1NZFE..NCP165 寒冷地仕様

28160-21060

from US $97.60

28160
28160

28160-70021

Armature Assy, Starter

[09.2014 -] 1N#..NCP165,NSP160

28160-70021

US $131.04

9017908204
9017908204

90179-08204

Nut

90179-08204

from US $1.05

replacement
9017908204
9017908204

90080-18070

NUT, WWASHER

90080-18070

from US $0.80

9161261065
9161261065

91612-61065

Bolt(For Transaxle & Engine Setting)

91612-61065

US $2.56

replacement
9161261065
9161261065

90119-A0104

Bolt with Washer

90119-A0104

US $3.72
