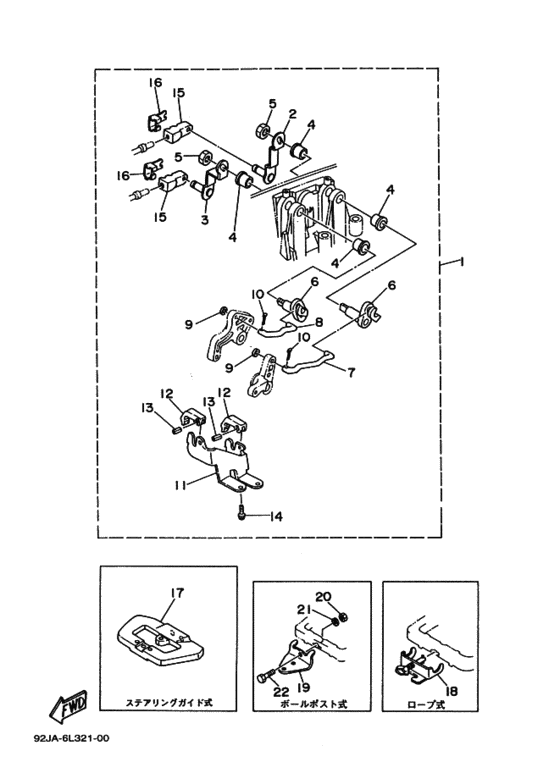

ﾘﾓｺﾝｱﾀﾂﾁﾒﾝﾄ Diagram Yamaha 20 MHOS/L
- Year
- 1993
- Model
- 20D
- Model code
- 6L3
- Year
- 1993
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 20
- Sales region
- Japan (010)
- Colour
- Metallic Marine Silver (MMS; 00EK)
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
6L2-48501-11-00 Remote Cont. Attachment Assyリモート コントロール アタツチメント アセンブリ; |
6L2-48501-11-00 |
from US $112.19 |
||
|
2
|
2
6L2-48544-01-00 Lever, Shiftcontrol．レバー，シフトコントロール; |
6L2-48544-01-00 |
from US $17.01 |
||
|
3
|
3
6L2-48534-01-00 Throttle Lever, Control．スロツトルレバー，コントロール; |
6L2-48534-01-00 |
from US $31.03 |
||
|
4
|
4
90386-10009-00 Bush．ブツシユ; |
90386-10009-00 |
from US $4.11 |
||
|
5
|
5
95780-08300-00 Nut, Nylon (6J8)．ナツト，フランジ; |
95780-08300-00 |
from US $6.74 |
||
|
6
|
6
6L2-42154-01-00 Lever, Throttle Control．レバースロツトルコントロール; |
6L2-42154-01-00 |
from US $12.56 |
||
|
7
|
7
6L2-42191-01-00 Rod 1．ロツド １; |
6L2-42191-01-00 |
from US $14.03 |
||
|
8
|
8
6L2-42192-20-00 Rod 2．ロツド ２; |
6L2-42192-20-00 |
from US $10.77 |
||
|
9
|
9
90202-05088-00 Washer, Plate．ワツシヤ，プレート; |
90202-05088-00 |
from US $1.70 |
||
|
10
|
10
91490-20010-00 Pin. Cotter．ピン，コツタ; |
91490-20010-00 |
from US $1.98 |
||
|
11
|
11
6L2-48531-00-00 Bracket, Remote Control 1．ブラケツト，リモートコントロール １; |
6L2-48531-00-00 |
from US $20.54 |
||
|
12
|
12
682-48538-50-00 Clamp, Cable 1．クランプ，ケーブル １; |
682-48538-50-00 |
from US $5.67 |
||
|
13
|
13
91690-30012-00 Pin, Spring．ピン，スプリング; |
91690-30012-00 |
from US $2.69 |
||
|
14
|
14
90105-06M23-00 Bolt Flange．ボルト，ワツシヤベースドヘツド; |
90105-06M23-00 |
from US $2.05 |
||
|
15
|
15
6G8-26363-00-00 End, Wire 1．エンド，ケーブル; |
6G8-26363-00-00 |
from US $3.97 |
||
|
16
|
16
6G8-26364-00-00 End, Cable．エンド，ケーブル ２; |
6G8-26364-00-00 |
from US $4.82 |
||
|
17
|
17
6J8-48511-00-EK Hook, Steeringステアリングガイドタイプ |
6J8-48511-00-EK |
US $109.70 |
||
|
18
|
18
700-48510-12-00 Steering Hook Assyフツクステアリングアセンブリ; ロープタイプ |
700-48510-12-00 |
from US $43.38 |
||
|
19
|
19
676-48511-10-00 Hook, Steeringボールポストタイプ |
676-48511-10-00 |
from US $22.18 |
||
|
20
|
20
901-85100-51-00
Nut, Self-Locking
ナツト; ボールポストタイプ |
901-85100-51-00 |
— | ||
| replacement | |||||
|
20
|
20
90185-10027-00 Nut, Self-Lockingナツト; ボールポストタイプ |
90185-10027-00 |
from US $1.52 |
||
|
21
|
21
929-90106-00-00 Washer, Plateボールポストタイプ |
929-90106-00-00 |
from US $1.18 |
||
|
22
|
22
97375-10040-00 Boltボールポストタイプ |
97375-10040-00 |
from US $3.40 |
||
| replacements | |||||
|
22
|
22
970-75100-40-00 Boltボールポストタイプ |
970-75100-40-00 |
from US $3.67 |
||
|
22
|
22
97D-75100-40-00 BOLT HEXAGON DEEP RECESSボールポストタイプ |
97D-75100-40-00 |
from US $3.67 |
||
