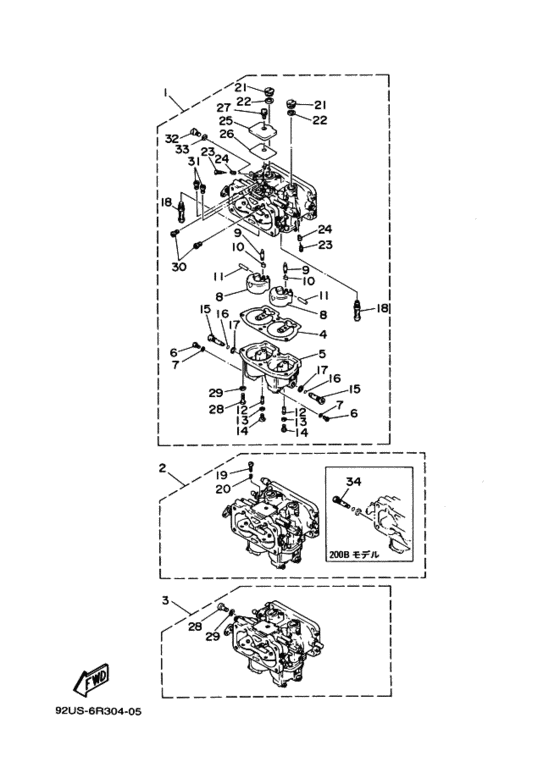

Carburetor Diagram Yamaha 200 ETOL/XL
- Year
- 1995
- Model
- 200B
- Model code
- 6R4
- Year
- 1995
- Stroke (2-stroke or 4-stroke)
- 2 stroke
- Power
- 200
- Sales region
- Japan (010)
- Colour
- Dark Bluish Gray Metallic 2 (DBNM2; 004D)
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
6R2-14301-01-00
Carburetor Assembly 1
キヤブレタアセンブリ １; ＵＲ １５０Ｃ |
6R2-14301-01-00 |
— | ||
|
1
|
1
6R3-14301-01-00
Carburetor Assembly 1
キヤブレタアセンブリ １; ＵＲ １７５Ｂ |
6R3-14301-01-00 |
— | ||
|
1
|
1
6R4-14301-01-00
Carburetor Assembly 1
キヤブレタアセンブリ １; ＵＲ ２００Ｂ |
6R4-14301-01-00 |
— | ||
|
2
|
2
6R2-14302-01-00
Carburetor Assembly 2
キヤブレタアセンブリ ２; ＵＲ １５０Ｃ |
6R2-14302-01-00 |
— | ||
|
2
|
2
6R3-14302-01-00
Carburetor Assembly 2
キヤブレタアセンブリ ２; ＵＲ １７５Ｂ |
6R3-14302-01-00 |
— | ||
|
2
|
2
6R4-14302-01-00
Carburetor Assembly 2
キヤブレタアセンブリ ２; ＵＲ ２００Ｂ |
6R4-14302-01-00 |
— | ||
|
3
|
3
6R2-14303-01-00
Carburetor Assembly 3
キヤブレタアセンブリ ３; ＵＲ １５０Ｃ |
6R2-14303-01-00 |
— | ||
|
3
|
3
6R3-14303-01-00
Carburetor Assembly 3
キヤブレタアセンブリ ３; ＵＲ １７５Ｂ |
6R3-14303-01-00 |
— | ||
|
3
|
3
6R4-14303-01-00
Carburetor Assembly 3
キヤブレタアセンブリ ３; ＵＲ ２００Ｂ |
6R4-14303-01-00 |
— | ||
|
4
|
4
6E5-14384-03-00 Gasket, Float Chamber．ガスケツト，フロートチヤンバ; |
6E5-14384-03-00 |
from US $12.89 |
||
|
5
|
5
6E5-14381-03-00
Body, Float Chamber
．ボデー，フロートチヤンバ; |
6E5-14381-03-00 |
— | ||
|
6
|
6
6E5-14383-01-00 Screw, Drain．スクリユ，ドレン; |
6E5-14383-01-00 |
from US $8.60 |
||
|
7
|
7
6J8-14995-00-00 Gasket．ガスケツト; |
6J8-14995-00-00 |
from US $2.41 |
||
|
8
|
8
6E5-14385-02-00 Float．フロート; |
6E5-14385-02-00 |
from US $35.02 |
||
|
9
|
9
6E5-14546-00-00 Valve, Needle．バルブ，ニードル; |
6E5-14546-00-00 |
from US $10.82 |
||
|
10
|
10
6E5-14159-00-00 Clip．クリツプ; |
6E5-14159-00-00 |
from US $5.74 |
||
|
11
|
11
6E5-14386-02-00 Pin, Float．ピン，フロート; |
6E5-14386-02-00 |
from US $4.96 |
||
|
12
|
12
6E5-1492F-38-00
Jet, Air Slow
．ジエツト，エアスロー ; ＃７６; ＵＲ １７５Ｂ |
6E5-1492F-38-00 |
— | ||
|
12
|
12
6E5-1492F-40-00
Jet, Air Slow
．ジエツト，エアスロー ; ＃８０; ＵＲ １５０Ｃ |
6E5-1492F-40-00 |
— | ||
|
12
|
12
6E5-1492F-42-00
Jet, Air Slow
．ジエツト，エアスロー ; ＃８４; ＵＲ ２００Ｂ |
6E5-1492F-42-00 |
— | ||
|
13
|
13
6E5-14397-00-00 O-Ring．ガスケツト; |
6E5-14397-00-00 |
from US $2.98 |
||
|
14
|
14
6E5-14394-00-00
Valve, Drain
．プラグ，スロージエツト; |
6E5-14394-00-00 |
— | ||
|
15
|
15
6E5-1492E-62-00
Jet, Main
．ジエツト，メイン ; ＃１２４; ＵＲ １５０Ｃ |
6E5-1492E-62-00 |
— | ||
|
15
|
15
6E5-1492E-63-00
Jet, Main
．ジエツト，メイン ; ＃１２６; ＵＲ １７５Ｂ |
6E5-1492E-63-00 |
— | ||
|
15
|
15
6E5-1492E-77-00
Jet, Main
．ジエツト，メイン ; ＃１５４; ＵＲ ２００Ｂ |
6E5-1492E-77-00 |
— | ||
|
16
|
16
6E5-14997-00-00 Seal．Ｏ−リング; |
6E5-14997-00-00 |
from US $10.63 |
||
|
17
|
17
6E5-14398-01-00 Gasket．ガスケツト; |
6E5-14398-01-00 |
from US $2.69 |
||
|
18
|
18
6G5-1492A-00-00
Nozzle, Main
．ノズル，メイン; ＵＲ １５０Ｃ |
6G5-1492A-00-00 |
— | ||
|
18
|
18
6G6-1492A-00-00
Nozzle, Main
．ノズル，メイン; ＵＲ ２００Ｂ |
6G6-1492A-00-00 |
— | ||
|
18
|
18
6J9-1492A-00-00
Nozzle, Main
．ノズル，メイン; ＵＲ １７５Ｂ |
6J9-1492A-00-00 |
— | ||
|
19
|
19
6E5-14321-00-00 Screw, Throttle．スクリユ，スロツトル; ＣＥＮＴＥＲ |
6E5-14321-00-00 |
from US $12.04 |
||
|
20
|
20
6J8-14334-00-00 Spring, Throttle．スプリング，スロツトル; ＣＥＮＴＥＲ |
6J8-14334-00-00 |
from US $3.40 |
||
|
21
|
21
6E5-14328-01-00 Plug．プラグ; |
6E5-14328-01-00 |
from US $17.57 |
||
|
22
|
22
6E5-14979-00-00 Gasket．ガスケツト; |
6E5-14979-00-00 |
from US $3.12 |
||
|
23
|
23
6E5-14323-03-00 Screw, Air Adjusting．スクリユ，エアアジヤステイング; |
6E5-14323-03-00 |
from US $12.18 |
||
|
24
|
24
6E5-14223-00-00 Spring, Air Adjusting．スプリング，エアアジヤステイング; |
6E5-14223-00-00 |
from US $4.96 |
||
|
25
|
25
6E5-14527-01-00 Plate．プレート; |
6E5-14527-01-00 |
from US $17.28 |
||
|
26
|
26
6E5-14959-01-00 Gasket．ガスケツト; |
6E5-14959-01-00 |
from US $5.53 |
||
|
27
|
27
97980-05108-00 Screw, With Washer．スクリユ，ウイズワツシヤ; |
97980-05108-00 |
from US $2.55 |
||
| replacement | |||||
|
27
|
27
999-99999-99-00
Not Available
．スクリユ，ウイズワツシヤ; |
999-99999-99-00 |
— | ||
|
28
|
28
985-80050-16-00
Screw, Pan Head
．スクリユ，パンヘツド; |
985-80050-16-00 |
— | ||
| replacement | |||||
|
28
|
28
97885-05016-00 Screw, Pan Head．スクリユ，パンヘツド; |
97885-05016-00 |
from US $3.12 |
||
|
29
|
29
92990-05100-00 Washer, Spring．ワツシヤ，スプリング; |
92990-05100-00 |
from US $1.21 |
||
|
30
|
30
61A-1492H-12-00 Jet, Slow Air Bleed (#60)．ジエツト，スローエアーブリード ; ＃６０ |
61A-1492H-12-00 |
from US $27.77 |
||
|
31
|
31
61A-1492G-40-00
Jet, Main Air Bleed (200)
．ジエツト，メインエアーブリード ; ＃２００; ＵＲ １７５Ｂ |
61A-1492G-40-00 |
— | ||
|
31
|
31
61A-1492G-42-00
Jet, Main Air Bleed (210)
．ジエツト，メインエアーブリード ; ＃２１０; ＵＲ １５０Ｃ |
61A-1492G-42-00 |
— | ||
|
31
|
31
61A-1492G-58-00
Jet, Main Air Bleed
．ジエツト，メインエアーブリード ; ＃２９０; ＵＲ ２００Ｂ |
61A-1492G-58-00 |
— | ||
|
32
|
32
6E5-14324-00-00 Screw, Flat Head．スクリユ，フラツトヘツド; |
6E5-14324-00-00 |
from US $12.04 |
||
|
33
|
33
6J8-14995-00-00 Gasket．ガスケツト; |
6J8-14995-00-00 |
from US $2.41 |
||
|
34
|
34
6E5-1492E-79-00
Jet, Main
．ジエツト，メイン ; ＃１５８; ＵＲ ２００Ｂ |
6E5-1492E-79-00 |
— | ||
