Timing Drive Diagram KTM 450 450 XC-F

Year
2016
Sales region
US/EU
Engine Capacity
450
Model
450 XC-F

Difficulties in parts search?

Parts list

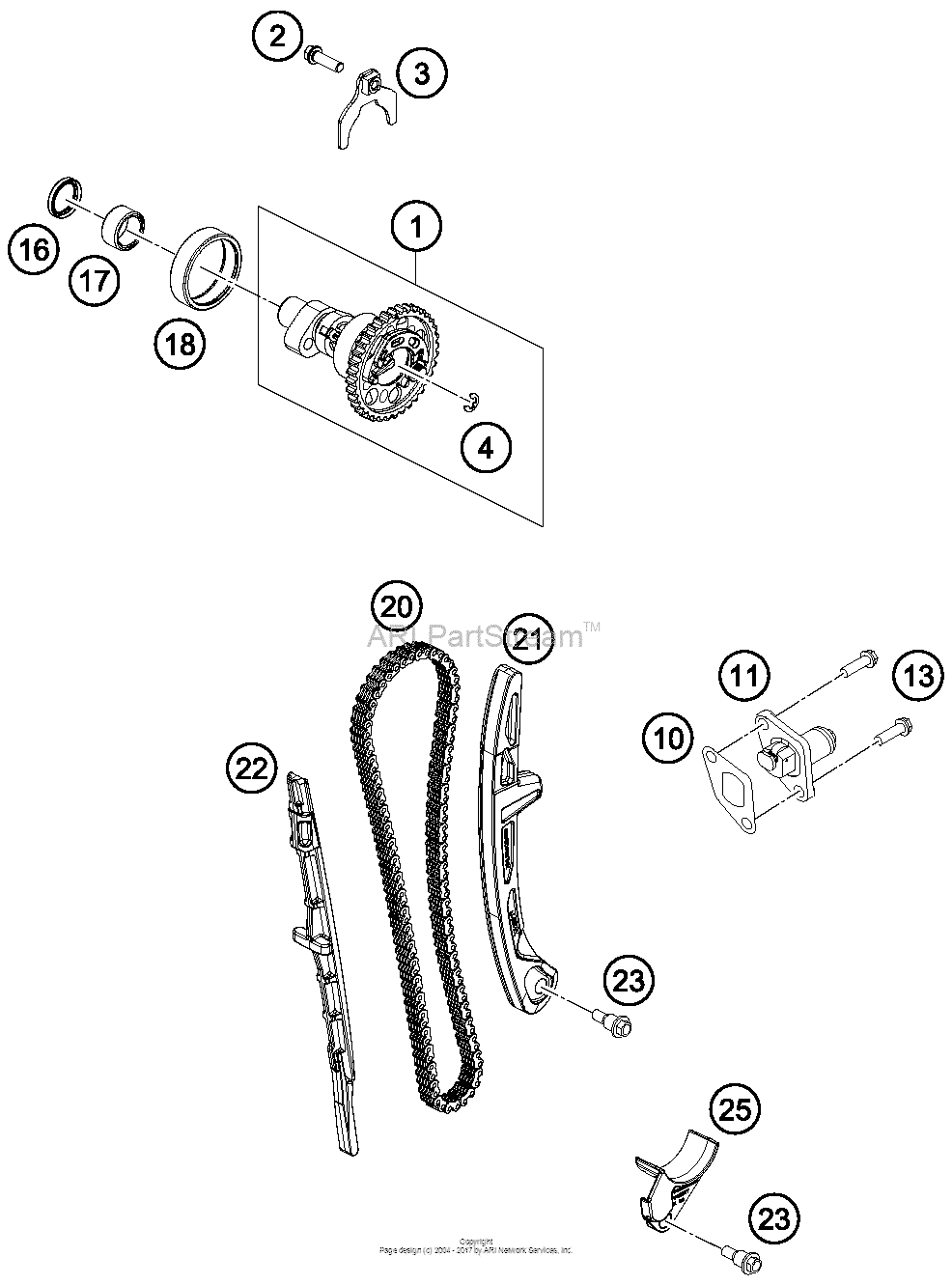

Timing Drive

Difficulties in parts search?

Timing Drive
Description OEM Part # Price
1
1

79436010044

Camshaft Cpl. With Deco

TX30

79436010044

US $310.05

2
2

0025060206S

Hh collar screw m6x20 tx30

TX30

0025060206S

US $2.60

3
3

79436012033

Bracket Cam Shaft

TX30

79436012033

US $17.39

4
4

0799050000

Tab washer din6799 rs5

TX30

0799050000

US $0.39

10
10

59036003050

Gasket timing chain tensioner

TX30

59036003050

US $5.85

11
11

59036003000

Timingchain Tensioner Cpl.rac

TX30

59036003000

US $63.33

13
13

0025060166

Hh collar screw m6x16 tx30

TX30

0025060166

US $2.23

16
16

0760182442

Shaft seal ring 18x24x4

TX30

0760182442

US $6.53

17
17

0618182412

Needle bear.hk1812 18/24/12 05

TX30

0618182412

US $7.85

18
18

0618404712

Needle sleeve hk4012b40x47x12

TX30

0618404712

US $13.94

20
20

77036013100

Timing chain 108 rolls

TX30

77036013100

US $77.78

21
21

79436002000

Drive Chain Tensioning Rail

TX30

79436002000

US $10.64

22
22

79436001000

Drive Chain Guide

TX30

79436001000

US $8.35

23
23

77236001160

Bushing Screw M6

TX30

77236001160

US $4.34

25
25

79436018000

Fail Safe

TX30

79436018000

US $5.75

Timing Drive Diagram KTM 450 450 XC-F US/EU 18095925-940161
