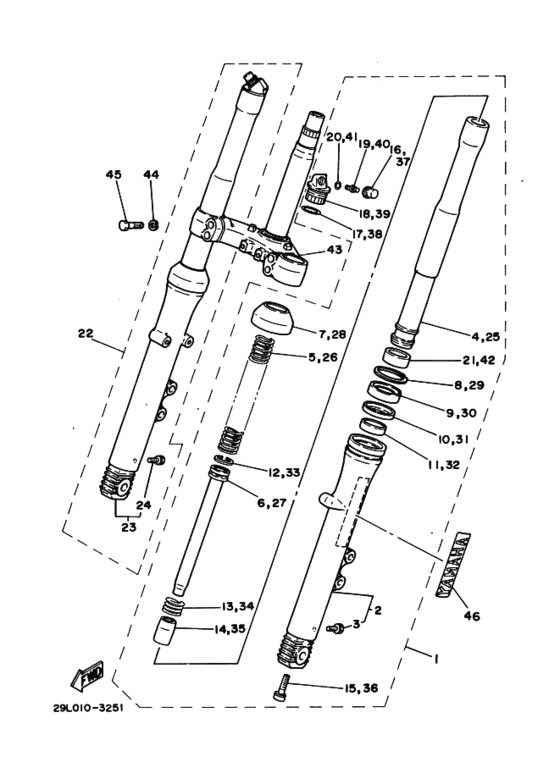

Front fork Diagram Yamaha RZ250
- Year
- 1983
- Colour
- New Yamaha Black (NYB; 006G)
- Model code
- 29L0
- Sales region
- Japan (010)
- Engine Capacity
- 250
- Color Variant
- B
- Model
- RZ250R
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
29L-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト; 〜004300; セツトで互換あり（２５−１，５，２２，２６） |
29L-23102-00-00 |
— | ||
|
1
|
1
31K-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
31K-23102-00-00 |
— | ||
| replacement | |||||
|
1
|
1
31K-23102-01-00
Front Fork Assembly L
フロントフオークアセンブリ ; レフト; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
31K-23102-01-00 |
— | ||
|
2
|
2
29L-23126-00-38
Tube, Outer 1
．チユーブ，アウタ １; クリヤ （バフアリ） |
29L-23126-00-38 |
— | ||
|
3
|
3
2A6-23119-00-00 Plug, Drain．．プラグ，ドレーン; |
2A6-23119-00-00 |
from US $9.49 |
||
|
4
|
4
29L-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
29L-23110-00-00 |
— | ||
| replacement | |||||
|
4
|
4
31K-23110-00-00
Inner Tube 1
．インナチユーブコンプリート １; |
31K-23110-00-00 |
— | ||
|
5
|
5
29L-23141-00-00
Spring, Front Fork
スプリング，フロントフオーク; 〜004300; セツトで互換あり（２５−１，５，２２，２６） |
29L-23141-00-00 |
— | ||
|
5
|
5
31K-23141-00-00
Spring, Front Fork
スプリング，フロントフオーク; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
31K-23141-00-00 |
— | ||
| replacement | |||||
|
5
|
5
29L-23141-00-00
Spring, Front Fork
スプリング，フロントフオーク; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
29L-23141-00-00 |
— | ||
|
6
|
6
29L-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
29L-23171-00-00 |
— | ||
| replacement | |||||
|
6
|
6
999-99999-99-00
Not Available
．ピストン，フロントフオーク; |
999-99999-99-00 |
— | ||
|
7
|
7
29L-23144-00-00 Seal, Dust．シール，ダスト; |
29L-23144-00-00 |
from US $22.88 |
||
| replacement | |||||
|
7
|
7
29L-23144-01-00 Seal, Dust．シール，ダスト; |
29L-23144-01-00 |
from US $27.40 |
||
|
8
|
8
3J3-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
3J3-23156-00-00 |
from US $6.52 |
||
| replacement | |||||
|
8
|
8
34X-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
34X-23156-00-00 |
from US $6.52 |
||
|
9
|
9
29L-23145-00-00 Oil Seal．オイルシール; |
29L-23145-00-00 |
from US $25.85 |
||
| replacement | |||||
|
9
|
9
1UA-23145-00-00 Oil Seal．オイルシール; |
1UA-23145-00-00 |
from US $33.72 |
||
|
10
|
10
10V-23147-00-00 O-Ring．Ｏ−リング; |
10V-23147-00-00 |
from US $16.72 |
||
|
11
|
11
12R-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
12R-23135-00-00 |
from US $40.76 |
||
|
12
|
12
1T4-23157-01-00
Ring, Piston Front Fork (2F3-
．リング，ピストン; |
1T4-23157-01-00 |
— | ||
|
13
|
13
10M-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
10M-23151-00-00 |
— | ||
| replacement | |||||
|
13
|
13
999-99999-99-00
Not Available
．スプリング，リバウンド; |
999-99999-99-00 |
— | ||
|
14
|
14
10V-23166-00-00
Spacer, Oil Lock
．スペーサ，オイルロツク; |
10V-23166-00-00 |
— | ||
|
15
|
15
3M7-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3M7-23181-00-00 |
from US $8.08 |
||
|
16
|
16
27H-23184-00-00
Cap, Air Valve
．キヤツプ，エアバルブ; |
27H-23184-00-00 |
— | ||
| replacement | |||||
|
16
|
16
999-99999-99-00
Not Available
．キヤツプ，エアバルブ; |
999-99999-99-00 |
— | ||
|
17
|
17
27H-23147-00-00 O-Ring．Ｏ−リング; |
27H-23147-00-00 |
from US $18.84 |
||
|
18
|
18
27H-23111-00-00
Bolt, Cap
．ボルトキヤツプ; |
27H-23111-00-00 |
— | ||
|
19
|
19
5K7-23190-00-00 Air Valve．エアバルブコンプリート; |
5K7-23190-00-00 |
US $57.87 |
||
|
20
|
20
3H3-23147-00-00 O-Ring．Ｏ−リング; |
3H3-23147-00-00 |
from US $1.84 |
||
| replacement | |||||
|
20
|
20
93210-06632-00 O-Ring．Ｏ−リング; |
93210-06632-00 |
from US $1.94 |
||
|
21
|
21
10V-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
10V-23135-00-00 |
from US $31.88 |
||
|
22
|
22
29L-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト; 〜004300; セツトで互換あり（２５−１，５，２２，２６） |
29L-23103-00-00 |
— | ||
|
22
|
22
31K-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
31K-23103-00-00 |
— | ||
|
23
|
23
29L-23136-00-38
Tube, Outer 2
．チユーブ，アウタ ２; クリヤ （バフアリ） |
29L-23136-00-38 |
— | ||
|
24
|
24
2A6-23119-00-00 Plug, Drain．．プラグ，ドレーン; |
2A6-23119-00-00 |
from US $9.49 |
||
|
25
|
25
29L-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
29L-23110-00-00 |
— | ||
| replacement | |||||
|
25
|
25
31K-23110-00-00
Inner Tube 1
．インナチユーブコンプリート １; |
31K-23110-00-00 |
— | ||
|
26
|
26
29L-23141-00-00
Spring, Front Fork
．スプリングフロントフオーク; 〜004300; セツトで互換あり（２５−１，５，２２，２６） |
29L-23141-00-00 |
— | ||
|
26
|
26
31K-23141-00-00
Spring, Front Fork
スプリング，フロントフオーク; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
31K-23141-00-00 |
— | ||
| replacement | |||||
|
26
|
26
29L-23141-00-00
Spring, Front Fork
スプリング，フロントフオーク; 004301〜; セツトで互換あり（２５−１，５，２２，２６） |
29L-23141-00-00 |
— | ||
|
27
|
27
29L-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
29L-23171-00-00 |
— | ||
| replacement | |||||
|
27
|
27
999-99999-99-00
Not Available
．ピストン，フロントフオーク; |
999-99999-99-00 |
— | ||
|
28
|
28
29L-23144-00-00 Seal, Dust．シール，ダスト; |
29L-23144-00-00 |
from US $22.88 |
||
| replacement | |||||
|
28
|
28
29L-23144-01-00 Seal, Dust．シール，ダスト; |
29L-23144-01-00 |
from US $27.40 |
||
|
29
|
29
3J3-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
3J3-23156-00-00 |
from US $6.52 |
||
| replacement | |||||
|
29
|
29
34X-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
34X-23156-00-00 |
from US $6.52 |
||
|
30
|
30
29L-23145-00-00 Oil Seal．オイルシール; |
29L-23145-00-00 |
from US $25.85 |
||
| replacement | |||||
|
30
|
30
1UA-23145-00-00 Oil Seal．オイルシール; |
1UA-23145-00-00 |
from US $33.72 |
||
|
31
|
31
10V-23147-00-00 O-Ring．スペーサ，シール; |
10V-23147-00-00 |
from US $16.72 |
||
|
32
|
32
12R-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
12R-23135-00-00 |
from US $40.76 |
||
|
33
|
33
1T4-23157-01-00
Ring, Piston Front Fork (2F3-
．リング，ピストン; |
1T4-23157-01-00 |
— | ||
|
34
|
34
10M-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
10M-23151-00-00 |
— | ||
| replacement | |||||
|
34
|
34
999-99999-99-00
Not Available
．スプリング，リバウンド; |
999-99999-99-00 |
— | ||
|
35
|
35
10V-23166-00-00
Spacer, Oil Lock
．スペーサ，オイルロツク; |
10V-23166-00-00 |
— | ||
|
36
|
36
3M7-23181-00-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3M7-23181-00-00 |
from US $8.08 |
||
|
37
|
37
27H-23184-00-00
Cap, Air Valve
．キヤツプ，エアバルブ; |
27H-23184-00-00 |
— | ||
| replacement | |||||
|
37
|
37
999-99999-99-00
Not Available
．キヤツプ，エアバルブ; |
999-99999-99-00 |
— | ||
|
38
|
38
27H-23147-00-00 O-Ring．Ｏ−リング; |
27H-23147-00-00 |
from US $18.84 |
||
|
39
|
39
27H-23111-00-00
Bolt, Cap
．ボルトキヤツプ; |
27H-23111-00-00 |
— | ||
|
40
|
40
5K7-23190-00-00 Air Valve．エアバルブコンプリート; |
5K7-23190-00-00 |
US $57.87 |
||
|
41
|
41
3H3-23147-00-00 O-Ring．Ｏ−リング; |
3H3-23147-00-00 |
from US $1.84 |
||
| replacement | |||||
|
41
|
41
93210-06632-00 O-Ring．Ｏ−リング; |
93210-06632-00 |
from US $1.94 |
||
|
42
|
42
10V-23135-00-00 Metal, Slide 2．メタル，スライド ２; |
10V-23135-00-00 |
from US $31.88 |
||
|
43
|
43
29L-23340-00-00
Under Bracket Comp
アンダブラケツトコンプリート; |
29L-23340-00-00 |
— | ||
| replacement | |||||
|
43
|
43
999-99999-99-00
Not Available
アンダブラケツトコンプリート; |
999-99999-99-00 |
— | ||
|
44
|
44
3J3-23159-00-00
Washer, Spring Lwr
|
3J3-23159-00-00 |
— | ||
|
45
|
45
29L-23346-00-00 Bolt 1 |
29L-23346-00-00 |
US $2.13 |
||
