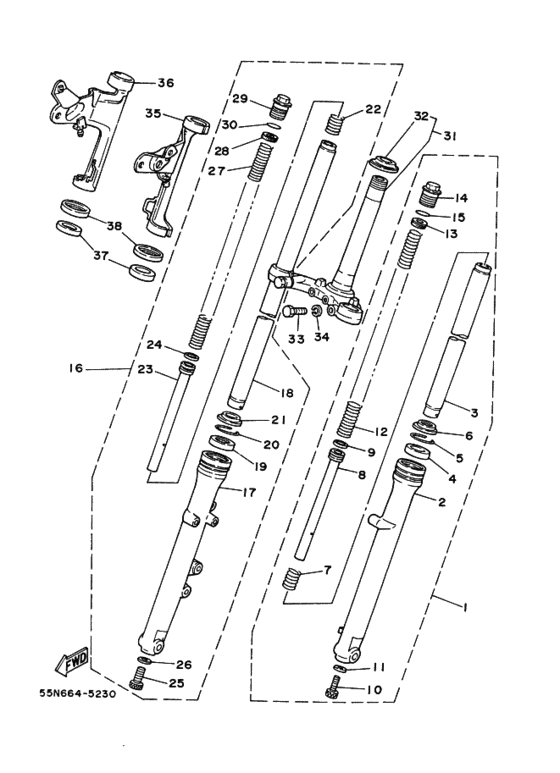

Front fork Diagram Yamaha RZ50
- Year
- 1985
- Colour
- White (WW; 0036)
- Model code
- 1HK0
- Sales region
- Japan (010)
- Engine Capacity
- 50
- Color Variant
- A
- Model
- RZ50
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
5R2-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト |
5R2-23102-00-00 |
— | ||
| replacement | |||||
|
1
|
1
999-99999-99-00
Not Available
フロントフオークアセンブリ ; レフト |
999-99999-99-00 |
— | ||
|
2
|
2
5R2-23126-00-38
Tube, Outer (L.h)
．チユーブ，アウタ １; クリヤ（バフアリ） |
5R2-23126-00-38 |
— | ||
|
3
|
3
5R2-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
5R2-23110-00-00 |
— | ||
| replacement | |||||
|
3
|
3
999-99999-99-00
Not Available
．インナチユーブコンプリート １; |
999-99999-99-00 |
— | ||
|
4
|
4
93110-27010-00 Oil Seal．オイルシール; |
93110-27010-00 |
from US $12.04 |
||
|
5
|
5
93450-40070-00 Circlip．サークリツプ; |
93450-40070-00 |
US $2.69 |
||
| replacement | |||||
|
5
|
5
93450-42110-00 Circlip．サークリツプ; |
93450-42110-00 |
from US $1.49 |
||
|
6
|
6
5R2-23144-00-00
Seal, Dust
．シール，ダスト; |
5R2-23144-00-00 |
— | ||
|
7
|
7
5R2-23151-00-00 Spring, Rebound．スプリング，リバウンド; |
5R2-23151-00-00 |
US $6.17 |
||
|
8
|
8
5R2-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
5R2-23171-00-00 |
— | ||
|
9
|
9
5R2-23157-00-00 Ring, Piston．リング，ピストン; |
5R2-23157-00-00 |
US $13.74 |
||
|
10
|
10
91311-10025-00 Bolt, Hexagon Socket Head．ボルト; |
91311-10025-00 |
from US $4.11 |
||
| replacement | |||||
|
10
|
10
91314-10025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-10025-00 |
from US $4.11 |
||
|
11
|
11
90430-10171-00 Gasket (5R6)．ガスケツト; |
90430-10171-00 |
from US $1.39 |
||
|
12
|
12
5R2-23141-01-00
Spring, Front Fork
．スプリング，フロントフオーク; |
5R2-23141-01-00 |
— | ||
| replacement | |||||
|
12
|
12
999-99999-99-00
Not Available
．スプリング，フロントフオーク; |
999-99999-99-00 |
— | ||
|
13
|
13
5R2-23142-00-00
Seat, Spring Upper
．シート，スプリングアツパ; |
5R2-23142-00-00 |
— | ||
|
14
|
14
5R2-23111-00-00
Bolt, Cap
．ボルトキヤツプ; |
5R2-23111-00-00 |
— | ||
| replacement | |||||
|
14
|
14
999-99999-99-00
Not Available
．ボルトキヤツプ; |
999-99999-99-00 |
— | ||
|
15
|
15
93210-17490-00 O-Ring．Ｏーリング; |
93210-17490-00 |
US $1.70 |
||
| replacement | |||||
|
15
|
15
93210-17570-00 O-Ring．Ｏーリング; |
93210-17570-00 |
from US $1.94 |
||
|
16
|
16
5R2-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト |
5R2-23103-00-00 |
— | ||
| replacement | |||||
|
16
|
16
999-99999-99-00
Not Available
フロントフオークアセンブリ ; ライト |
999-99999-99-00 |
— | ||
|
17
|
17
5R2-23136-00-38
Tube, Outer 2
．チユーブ，アウタ ２; クリヤ（バフアリ） |
5R2-23136-00-38 |
— | ||
|
18
|
18
5R2-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
5R2-23110-00-00 |
— | ||
| replacement | |||||
|
18
|
18
999-99999-99-00
Not Available
．インナチユーブコンプリート １; |
999-99999-99-00 |
— | ||
|
19
|
19
93110-27010-00 Oil Seal．オイルシール; |
93110-27010-00 |
from US $12.04 |
||
|
20
|
20
93450-40070-00 Circlip．サークリツプ; |
93450-40070-00 |
US $2.69 |
||
| replacement | |||||
|
20
|
20
93450-42110-00 Circlip．サークリツプ; |
93450-42110-00 |
from US $1.49 |
||
|
21
|
21
5R2-23144-00-00
Seal, Dust
．シール，ダスト; |
5R2-23144-00-00 |
— | ||
|
22
|
22
5R2-23151-00-00 Spring, Rebound．スプリング，リバウンド; |
5R2-23151-00-00 |
US $6.17 |
||
|
23
|
23
5R2-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
5R2-23171-00-00 |
— | ||
|
24
|
24
5R2-23157-00-00 Ring, Piston．リング，ピストン; |
5R2-23157-00-00 |
US $13.74 |
||
|
25
|
25
91311-10025-00 Bolt, Hexagon Socket Head．ボルト; |
91311-10025-00 |
from US $4.11 |
||
| replacement | |||||
|
25
|
25
91314-10025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-10025-00 |
from US $4.11 |
||
|
26
|
26
90430-10171-00 Gasket (5R6)．ガスケツト; |
90430-10171-00 |
from US $1.39 |
||
|
27
|
27
5R2-23141-01-00
Spring, Front Fork
．スプリング，フロントフオーク; |
5R2-23141-01-00 |
— | ||
| replacement | |||||
|
27
|
27
999-99999-99-00
Not Available
．スプリング，フロントフオーク; |
999-99999-99-00 |
— | ||
|
28
|
28
5R2-23142-00-00
Seat, Spring Upper
．シート，スプリングアツパ; |
5R2-23142-00-00 |
— | ||
|
29
|
29
5R2-23111-00-00
Bolt, Cap
．ボルトキヤツプ; |
5R2-23111-00-00 |
— | ||
| replacement | |||||
|
29
|
29
999-99999-99-00
Not Available
．ボルトキヤツプ; |
999-99999-99-00 |
— | ||
|
30
|
30
93210-17490-00 O-Ring．Ｏ−リング; |
93210-17490-00 |
US $1.70 |
||
| replacement | |||||
|
30
|
30
93210-17570-00 O-Ring．Ｏ−リング; |
93210-17570-00 |
from US $1.94 |
||
|
31
|
31
5R2-23340-00-33
Under Bracket Comp
アンダブラケツトコンプリート; ヤマハブラツク |
5R2-23340-00-33 |
— | ||
|
32
|
32
156-23411-00-00 Race, Ball 1．レース，ボール １; |
156-23411-00-00 |
from US $17.10 |
||
| replacement | |||||
|
32
|
32
B6E-23411-00-00 Race, Ball 1．レース，ボール １; |
B6E-23411-00-00 |
from US $9.65 |
||
|
33
|
33
97321-10035-00 Bolt |
97321-10035-00 |
from US $6.66 |
||
| replacement | |||||
|
33
|
33
97070-10035-00 Bolt |
97070-10035-00 |
from US $6.66 |
||
|
34
|
34
92901-10100-00 Washer, Springワツシヤ，スプリング; |
92901-10100-00 |
from US $1.50 |
||
| replacement | |||||
|
34
|
34
92990-10100-00 Ybs67-10 Washer, Springワツシヤ，スプリング; |
92990-10100-00 |
from US $1.66 |
||
|
35
|
35
10Y-23327-00-33
Stay, Flasher 1
ステー，フラツシヤ; ヤマハブラツク |
10Y-23327-00-33 |
— | ||
| replacement | |||||
|
35
|
35
999-99999-99-00
Not Available
ステー，フラツシヤ; ヤマハブラツク |
999-99999-99-00 |
— | ||
|
36
|
36
10Y-23328-00-33
Stay, Flasher 2
ステー，フラツシヤ; ヤマハブラツク |
10Y-23328-00-33 |
— | ||
| replacement | |||||
|
36
|
36
999-99999-99-00
Not Available
ステー，フラツシヤ; ヤマハブラツク |
999-99999-99-00 |
— | ||
|
37
|
37
3M7-23137-00-00
Gasket, Upper Cover 1
ガスケツト，アツパカバー １; |
3M7-23137-00-00 |
— | ||
|
38
|
38
3M7-23385-00-00
Washer, Special 1
|
3M7-23385-00-00 |
— | ||
