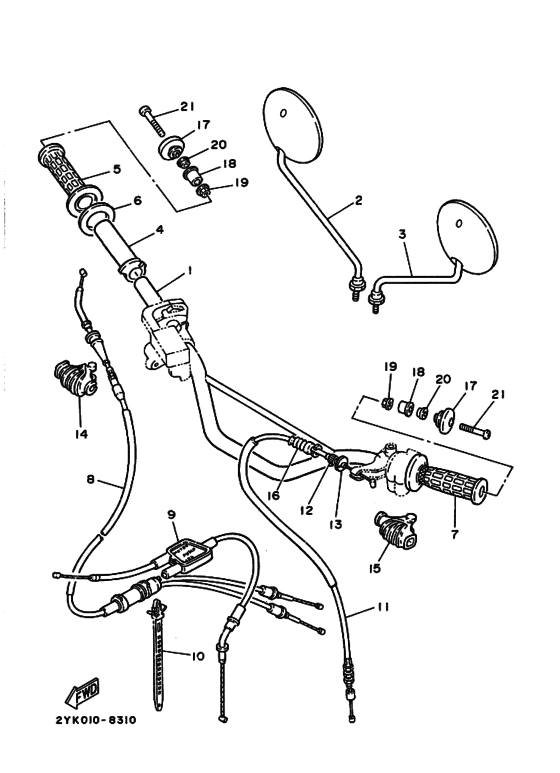

Steering handle & cable Diagram Yamaha TDR250
- Year
- 1988
- Colour
- Faraway Blue (FWB; 00NJ)
- Model code
- 2YK1
- Sales region
- Japan (010)
- Engine Capacity
- 250
- Color Variant
- B
- Model
- TDR250
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
2X6-26111-00-00
Handle
ハンドレバー; |
2X6-26111-00-00 |
— | ||
| replacements | |||||
|
1
|
1
4ES-26111-10-00
Handlebar
ハンドレバー; |
4ES-26111-10-00 |
— | ||
|
1
|
1
22W-26111-00-00
Handlebar
ハンドレバー; |
22W-26111-00-00 |
— | ||
|
2
|
2
3Y1-26290-00-00 Back Mirror Assy (R.h)バツクミラーアセンブリ ; ライト |
3Y1-26290-00-00 |
from US $17.18 |
||
|
3
|
3
5Y1-26290-10-00 Back Mirror Assy (L.h)バツクミラーアセンブリ ; レフト |
5Y1-26290-10-00 |
from US $35.99 |
||
| replacement | |||||
|
3
|
3
5Y1-26290-11-00 MIRROR ASSY., 2バツクミラーアセンブリ ; レフト |
5Y1-26290-11-00 |
from US $35.99 |
||
|
4
|
4
434-26243-00-00 Tube, Throttle Guideチユーブ， スロツトルガイド; |
434-26243-00-00 |
from US $8.93 |
||
|
5
|
5
55V-26242-00-00
Grip (Right)
グリツプ ; ライト |
55V-26242-00-00 |
— | ||
|
6
|
6
1M1-26249-01-00 Ring, Leafリング， リーフ; |
1M1-26249-01-00 |
from US $3.68 |
||
|
7
|
7
55V-26241-00-00 Grip (LH)グリツプ ; レフト |
55V-26241-00-00 |
from US $14.82 |
||
| replacement | |||||
|
7
|
7
55V-26241-01-00 GRIP (LH)グリツプ ; レフト |
55V-26241-01-00 |
US $18.27 |
||
|
8
|
8
2YK-26260-00-00
Cable Assy, Throttle & Pump
ケーブルアセンブリ， スロツトルアンドポンプ; |
2YK-26260-00-00 |
— | ||
|
9
|
9
2YK-26320-00-00
Pump Cable Assy
ポンプケーブルアセンブリ; |
2YK-26320-00-00 |
— | ||
|
10
|
10
90464-12036-00 Clamp |
90464-12036-00 |
from US $1.39 |
||
| replacement | |||||
|
10
|
10
90464-10112-00 Clamp |
90464-10112-00 |
from US $1.39 |
||
|
11
|
11
2YK-26335-00-00 Cable, clutchケーブル，クラツチ; |
2YK-26335-00-00 |
US $39.65 |
||
|
12
|
12
901-23080-46-00 Bolt |
901-23080-46-00 |
from US $3.74 |
||
| replacement | |||||
|
12
|
12
901-23080-02-00 Bolt |
901-23080-02-00 |
from US $3.74 |
||
|
13
|
13
901-79081-48-00
Nut
|
901-79081-48-00 |
— | ||
| replacement | |||||
|
13
|
13
901-79080-30-00 Nut |
901-79080-30-00 |
from US $6.94 |
||
|
14
|
14
1T5-26372-00-00 Cover, Handle Lever 1カバー， ハンドルレバー １; |
1T5-26372-00-00 |
from US $14.29 |
||
|
15
|
15
1E6-26372-00-00 Cover, Handle Lever 1カバー， ハンドルレバー １; |
1E6-26372-00-00 |
from US $14.29 |
||
|
16
|
16
1E6-26342-00-00 Boot, Cableブーツ， ケーブル; |
1E6-26342-00-00 |
from US $15.68 |
||
|
17
|
17
55V-26246-00-00
End, Grip
エンド， グリツプ; |
55V-26246-00-00 |
— | ||
|
18
|
18
55V-2622F-00-00
Damper, Locating 1 (55V-2622F-0
ダンパ， ロケーテイング １; |
55V-2622F-00-00 |
— | ||
| replacement | |||||
|
18
|
18
21A-2622F-00-00
Damper, Locating 1 (55V-2622F-0
ダンパ， ロケーテイング １; |
21A-2622F-00-00 |
— | ||
|
19
|
19
90179-06498-00 Nut |
90179-06498-00 |
from US $7.58 |
||
|
20
|
20
903-87066-81-00
Collar
カラー; |
903-87066-81-00 |
— | ||
| replacement | |||||
|
20
|
20
90387-06857-00 Collarカラー; |
90387-06857-00 |
from US $1.52 |
||
|
21
|
21
92506-06040-00 Screwスクリユ， パンヘツド; |
92506-06040-00 |
from US $1.56 |
||
| replacement | |||||
|
21
|
21
98507-06040-00 Screw, Pan Headスクリユ， パンヘツド; |
98507-06040-00 |
from US $1.56 |
||
