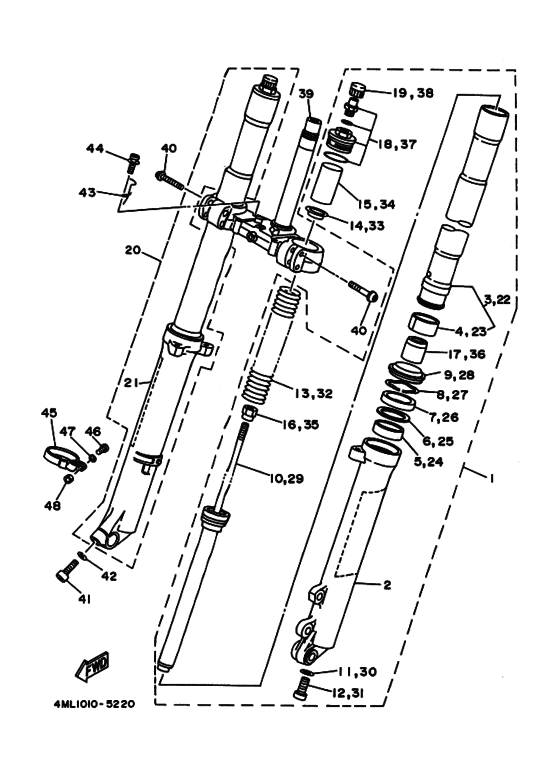

Front fork Diagram Yamaha TY250 SCOTTISH
- Year
- 1995
- Colour
- Purplish White Solid 1 (PW S1; 0206)
- Model code
- 4ML1
- Sales region
- Japan (010)
- Engine Capacity
- 250
- Color Variant
- A
- Model
- TY250
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
4ML-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ; レフト; グラフィック無 |
4ML-23102-00-00 |
— | ||
|
2
|
2
4ML-23126-00-00
Tube, Outer (L.h)
．チユーブ，アウタ １; （＊１）グラフィック無 |
4ML-23126-00-00 |
— | ||
|
3
|
3
4ML-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; （＊２） |
4ML-23110-00-00 |
— | ||
|
4
|
4
3JD-23171-L0-00 Metal, Slide．．メタル，スライド; |
3JD-23171-L0-00 |
from US $20.98 |
||
| replacement | |||||
|
4
|
4
4FM-23171-40-00 Metal, Slide．．メタル，スライド; |
4FM-23171-40-00 |
from US $13.48 |
||
|
5
|
5
3JD-23125-L0-00 Metal, Slide 1．メタル，スライド １; |
3JD-23125-L0-00 |
from US $21.11 |
||
| replacement | |||||
|
5
|
5
4FM-23125-40-00 Metal, Slide 1．メタル，スライド １; |
4FM-23125-40-00 |
from US $23.31 |
||
|
6
|
6
36Y-23146-10-00 Washer, Oil Seal．ワツシヤ，オイルシール; |
36Y-23146-10-00 |
from US $8.05 |
||
|
7
|
7
3SP-23145-L0-00 Oil Seal．オイルシール; （＊３） |
3SP-23145-L0-00 |
from US $30.96 |
||
|
8
|
8
26H-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
26H-23156-00-00 |
from US $4.58 |
||
|
9
|
9
3SP-23144-L0-00 Seal, Dust．シール，ダスト; |
3SP-23144-L0-00 |
from US $24.30 |
||
| replacement | |||||
|
9
|
9
3SP-23144-L1-00 Seal, Dust．シール，ダスト; |
3SP-23144-L1-00 |
from US $27.63 |
||
|
10
|
10
4ML-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
4ML-23170-00-00 |
— | ||
|
11
|
11
2K8-23158-L0-00 Gasket．ガスケツト; |
2K8-23158-L0-00 |
from US $14.29 |
||
|
12
|
12
3R4-23181-L0-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3R4-23181-L0-00 |
from US $8.35 |
||
|
13
|
13
4ML-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4ML-23141-00-00 |
— | ||
|
14
|
14
3EN-23149-50-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
3EN-23149-50-00 |
from US $3.60 |
||
|
15
|
15
3BN-23118-01-00 Spacer．スペーサ; |
3BN-23118-01-00 |
US $10.87 |
||
|
16
|
16
4DA-23778-L0-00 Nut．ナツト; |
4DA-23778-L0-00 |
US $32.96 |
||
|
17
|
17
3LC-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
3LC-23173-00-00 |
— | ||
|
18
|
18
4GG-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
4GG-23111-00-00 |
— | ||
|
19
|
19
24M-23184-00-00 Cap, Air Valve．キヤツプ，エアバルブ; |
24M-23184-00-00 |
US $8.39 |
||
|
20
|
20
4ML-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ; ライト; グラフィック無 |
4ML-23103-00-00 |
— | ||
|
21
|
21
4ML-23136-00-00
Tube, Outer 2
．チユーブ，アウタ ; ライト; （＊１）グラフィック無 |
4ML-23136-00-00 |
— | ||
| replacement | |||||
|
21
|
21
4GG-23136-20-00
Tube, Outer 2
．チユーブ，アウタ ; ライト; （＊１）グラフィック無 |
4GG-23136-20-00 |
— | ||
|
22
|
22
4ML-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; （＊２） |
4ML-23110-00-00 |
— | ||
|
23
|
23
3JD-23171-L0-00 Metal, Slide．．メタル，スライド; |
3JD-23171-L0-00 |
from US $20.98 |
||
| replacement | |||||
|
23
|
23
4FM-23171-40-00 Metal, Slide．．メタル，スライド; |
4FM-23171-40-00 |
from US $13.48 |
||
|
24
|
24
3JD-23125-L0-00 Metal, Slide 1．メタル，スライド １; |
3JD-23125-L0-00 |
from US $21.11 |
||
| replacement | |||||
|
24
|
24
4FM-23125-40-00 Metal, Slide 1．メタル，スライド １; |
4FM-23125-40-00 |
from US $23.31 |
||
|
25
|
25
36Y-23146-10-00 Washer, Oil Seal．ワツシヤ，オイルシール; |
36Y-23146-10-00 |
from US $8.05 |
||
|
26
|
26
3SP-23145-L0-00 Oil Seal．オイルシール; （＊３） |
3SP-23145-L0-00 |
from US $30.96 |
||
|
27
|
27
26H-23156-00-00 Ring, Snap．クリツプ，オイルシール; |
26H-23156-00-00 |
from US $4.58 |
||
|
28
|
28
3SP-23144-L0-00 Seal, Dust．シール，ダスト; |
3SP-23144-L0-00 |
from US $24.30 |
||
| replacement | |||||
|
28
|
28
3SP-23144-L1-00 Seal, Dust．シール，ダスト; |
3SP-23144-L1-00 |
from US $27.63 |
||
|
29
|
29
4ML-23170-00-00
Cylinder Comp., Front Fork
．シリンダコンプリート，フロントフオーク; |
4ML-23170-00-00 |
— | ||
|
30
|
30
2K8-23158-L0-00 Gasket．ガスケツト; |
2K8-23158-L0-00 |
from US $14.29 |
||
|
31
|
31
3R4-23181-L0-00 Bolt, Hexagon Socket Head．ボルト，ヘキサゴンソケツトヘツド; |
3R4-23181-L0-00 |
from US $8.35 |
||
|
32
|
32
4ML-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; （＊４） |
4ML-23141-00-00 |
— | ||
|
33
|
33
3EN-23149-50-00 Washer, Spring Upper．ワツシヤ，スプリングアツパ; |
3EN-23149-50-00 |
from US $3.60 |
||
|
34
|
34
3BN-23118-01-00 Spacer．スペーサ; |
3BN-23118-01-00 |
US $10.87 |
||
|
35
|
35
4DA-23778-L0-00 Nut．ナツト; |
4DA-23778-L0-00 |
US $32.96 |
||
|
36
|
36
3LC-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
3LC-23173-00-00 |
— | ||
|
37
|
37
4GG-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
4GG-23111-00-00 |
— | ||
|
38
|
38
24M-23184-00-00 Cap, Air Valve．キヤツプ，エアバルブ; |
24M-23184-00-00 |
US $8.39 |
||
|
39
|
39
4ML-23340-00-00
Under Bracket Comp
アンダブラケツトコンプリート; |
4ML-23340-00-00 |
— | ||
|
40
|
40
90110-08071-00 Bolt, Hexagon Socket Head |
90110-08071-00 |
from US $4.16 |
||
|
41
|
41
91311-08028-00 Bolt, Skt Head 46Y |
91311-08028-00 |
US $1.07 |
||
| replacement | |||||
|
41
|
41
913-17080-25-00 Bolt |
913-17080-25-00 |
from US $1.16 |
||
|
42
|
42
92990-08100-00 Ybs67-8 Washer, Springワツシヤ，スプリング; |
92990-08100-00 |
from US $1.66 |
||
|
43
|
43
4ML-23319-00-00
Wire, Holder 2
ホルダ，ケーブル ２; |
4ML-23319-00-00 |
— | ||
|
44
|
44
97607-06212-00 Screw, With Washer |
97607-06212-00 |
from US $0.38 |
||
|
45
|
45
26A-23318-00-00 Wire, Holder 1ホルダ，ケーブル １; |
26A-23318-00-00 |
from US $23.80 |
||
|
46
|
46
98507-05025-00 Screw, Pan Head(4My)スクリユ，パンヘツド; |
98507-05025-00 |
from US $1.52 |
||
|
47
|
47
92907-05600-00 Washer, Plate |
92907-05600-00 |
from US $1.18 |
||
|
48
|
48
95307-05600-00 Nut(N28) |
95307-05600-00 |
from US $1.26 |
||
| replacement | |||||
|
48
|
48
95317-05600-00 Nut |
95317-05600-00 |
from US $2.13 |
||
