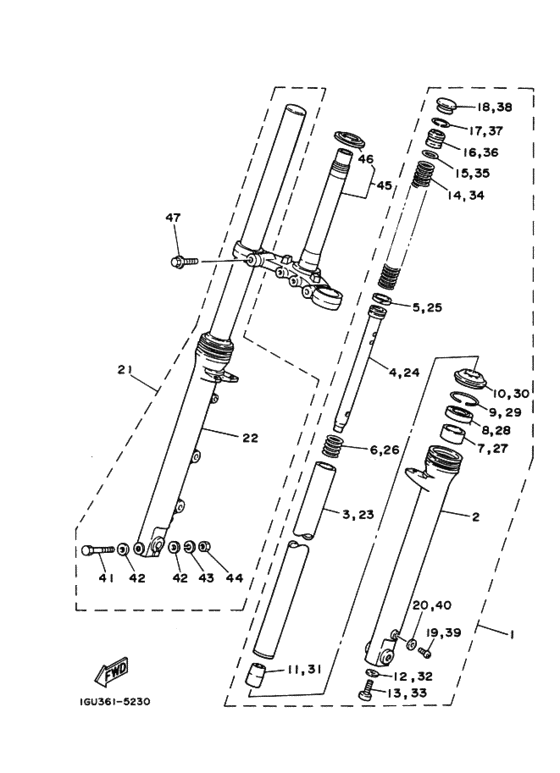

Front fork Diagram Yamaha TZR125
- Year
- 1987
- Colour
- White (WW; 0036)
- Model code
- 2RM0
- Sales region
- Japan (010)
- Engine Capacity
- 125
- Color Variant
- A
- Model
- TZR125
Difficulties in parts search?
Difficulties in parts search?
| Description | OEM Part # | Price | |||
|---|---|---|---|---|---|
|
1
|
1
1GV-23102-00-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト |
1GV-23102-00-00 |
— | ||
| replacement | |||||
|
1
|
1
1GV-23102-01-00
Front Fork Assy (L.h)
フロントフオークアセンブリ ; レフト |
1GV-23102-01-00 |
— | ||
|
2
|
2
1GU-23126-00-38
Tube, Outer (L.h)
．チユーブ，アウタ １; クリヤ （バフアリ） |
1GU-23126-00-38 |
— | ||
| replacement | |||||
|
2
|
2
1GU-23126-01-00
Outer Tube (L)
．チユーブ，アウタ １; クリヤ （バフアリ） |
1GU-23126-01-00 |
— | ||
|
3
|
3
1GU-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
1GU-23110-00-00 |
— | ||
|
4
|
4
1GV-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
1GV-23171-00-00 |
— | ||
| replacement | |||||
|
4
|
4
1GV-23171-01-00
Piston, Front Fork
．ピストン，フロントフオーク; |
1GV-23171-01-00 |
— | ||
|
5
|
5
1GU-23157-00-00
Ring, Piston
．リング，ピストン; |
1GU-23157-00-00 |
— | ||
|
6
|
6
1GU-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
1GU-23151-00-00 |
— | ||
|
7
|
7
1GU-23125-00-00 Metal, Slide 1．メタル，スライド １; |
1GU-23125-00-00 |
from US $10.19 |
||
|
8
|
8
93110-33018-00 Oil Seal．オイルシール; |
93110-33018-00 |
from US $12.04 |
||
| replacement | |||||
|
8
|
8
93110-33023-00 Ok Seal, Swo-Type．オイルシール; |
93110-33023-00 |
from US $12.04 |
||
|
9
|
9
95450-46113-00
Screw, Wood
．サークリツプ; |
95450-46113-00 |
— | ||
|
10
|
10
1GU-23144-00-00 Seal, Dust．シール，ダスト; |
1GU-23144-00-00 |
US $13.88 |
||
|
11
|
11
1GU-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
1GU-23173-00-00 |
— | ||
|
12
|
12
90430-08155-00 Gasket．ガスケツト; |
90430-08155-00 |
US $1.70 |
||
| replacements | |||||
|
12
|
12
90430-08143-00 Gasket．ガスケツト; |
90430-08143-00 |
from US $1.81 |
||
|
12
|
12
90201-08087-00 Washer, Plate 3411117500．ガスケツト; |
90201-08087-00 |
from US $1.39 |
||
|
13
|
13
913-11080-25-00 Bolt, Hexagon Socket Head．ボルト; |
913-11080-25-00 |
from US $1.42 |
||
| replacement | |||||
|
13
|
13
91314-08025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-08025-00 |
from US $1.52 |
||
|
14
|
14
1GU-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
1GU-23141-00-00 |
— | ||
|
15
|
15
93210-23587-00 O-Ring．Ｏ−リング; |
93210-23587-00 |
US $4.25 |
||
|
16
|
16
1GU-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
1GU-23111-00-00 |
— | ||
|
17
|
17
93450-31114-00 Circlip, Inner．サークリツプ; |
93450-31114-00 |
US $2.27 |
||
| replacement | |||||
|
17
|
17
93450-32116-00 Circlip．サークリツプ; |
93450-32116-00 |
from US $2.18 |
||
|
18
|
18
1GU-23154-00-00 Plug, Inner Tube．プラグ，インナチユーブ; |
1GU-23154-00-00 |
US $10.37 |
||
|
19
|
19
985-01040-06-00
Screw, Pan Head
．スクリユ，パンヘツド; |
985-01040-06-00 |
— | ||
| replacements | |||||
|
19
|
19
985-17040-16-00 Screw, Pan Head．スクリユ，パンヘツド; |
985-17040-16-00 |
from US $1.52 |
||
|
19
|
19
901-59041-44-00
Screw, With Washer
．スクリユ，パンヘツド; |
901-59041-44-00 |
— | ||
|
19
|
19
98517-04006-00 Screw, Pan Head．スクリユ，パンヘツド; |
98517-04006-00 |
from US $1.28 |
||
|
19
|
19
99999-04427-00 Screw,pan Head W/washer．スクリユ，パンヘツド; |
99999-04427-00 |
US $3.04 |
||
|
20
|
20
5U8-23129-00-00 Gasket, Drain Plug．ガスケツト，ドレーンプラグ; |
5U8-23129-00-00 |
from US $3.97 |
||
|
21
|
21
1GV-23103-00-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト |
1GV-23103-00-00 |
— | ||
| replacement | |||||
|
21
|
21
1GV-23103-01-00
Front Fork Assy (R.h)
フロントフオークアセンブリ ; ライト |
1GV-23103-01-00 |
— | ||
|
22
|
22
1GU-23136-00-38
Tube, Outer 2
．チユーブ，アウタ ２; クリヤ （バフアリ） |
1GU-23136-00-38 |
— | ||
| replacement | |||||
|
22
|
22
1GU-23136-01-00
Outer Tube (R)
．チユーブ，アウタ ２; クリヤ （バフアリ） |
1GU-23136-01-00 |
— | ||
|
23
|
23
1GU-23110-00-00
Inner Tube Comp.1
．インナチユーブコンプリート １; |
1GU-23110-00-00 |
— | ||
|
24
|
24
1GV-23171-00-00
Piston, Front Fork
．ピストン，フロントフオーク; |
1GV-23171-00-00 |
— | ||
| replacement | |||||
|
24
|
24
1GV-23171-01-00
Piston, Front Fork
．ピストン，フロントフオーク; |
1GV-23171-01-00 |
— | ||
|
25
|
25
1GU-23157-00-00
Ring, Piston
．リング，ピストン; |
1GU-23157-00-00 |
— | ||
|
26
|
26
16U-23151-00-00
Spring, Rebound
．スプリング，リバウンド; |
16U-23151-00-00 |
— | ||
|
27
|
27
1GU-23125-00-00 Metal, Slide 1．メタル，スライド １; |
1GU-23125-00-00 |
from US $10.19 |
||
|
28
|
28
93110-33018-00 Oil Seal．オイルシール; |
93110-33018-00 |
from US $12.04 |
||
| replacement | |||||
|
28
|
28
93110-33023-00 Ok Seal, Swo-Type．オイルシール; |
93110-33023-00 |
from US $12.04 |
||
|
29
|
29
93450-46113-00 Circlip, Inner．サークリツプ; |
93450-46113-00 |
from US $1.55 |
||
|
30
|
30
1GU-23144-00-00 Seal, Dust．シール，ダスト; |
1GU-23144-00-00 |
US $13.88 |
||
|
31
|
31
1GU-23173-00-00
Spindle, Taper
．スピンドル，テーパ; |
1GU-23173-00-00 |
— | ||
|
32
|
32
90430-08155-00 Gasket．ガスケツト; |
90430-08155-00 |
US $1.70 |
||
| replacements | |||||
|
32
|
32
90430-08143-00 Gasket．ガスケツト; |
90430-08143-00 |
from US $1.81 |
||
|
32
|
32
90201-08087-00 Washer, Plate 3411117500．ガスケツト; |
90201-08087-00 |
from US $1.39 |
||
|
33
|
33
913-11080-25-00 Bolt, Hexagon Socket Head．ボルト; |
913-11080-25-00 |
from US $1.42 |
||
| replacement | |||||
|
33
|
33
91314-08025-00 Bolt, Hexagon Socket Head．ボルト; |
91314-08025-00 |
from US $1.52 |
||
|
34
|
34
1GU-23141-00-00
Spring, Front Fork
．スプリング，フロントフオーク; |
1GU-23141-00-00 |
— | ||
|
35
|
35
93210-23587-00 O-Ring．Ｏ−リング; |
93210-23587-00 |
US $4.25 |
||
|
36
|
36
1GU-23111-00-00
Bolt, Cap
．ボルト，キヤツプ; |
1GU-23111-00-00 |
— | ||
|
37
|
37
93450-31114-00 Circlip, Inner．サークリツプ; |
93450-31114-00 |
US $2.27 |
||
| replacement | |||||
|
37
|
37
93450-32116-00 Circlip．サークリツプ; |
93450-32116-00 |
from US $2.18 |
||
|
38
|
38
1GU-23154-00-00 Plug, Inner Tube．プラグ，インナチユーブ; |
1GU-23154-00-00 |
US $10.37 |
||
|
39
|
39
985-01040-06-00
Screw, Pan Head
．スクリユ，パンヘツド; |
985-01040-06-00 |
— | ||
| replacements | |||||
|
39
|
39
985-17040-16-00 Screw, Pan Head．スクリユ，パンヘツド; |
985-17040-16-00 |
from US $1.52 |
||
|
39
|
39
901-59041-44-00
Screw, With Washer
．スクリユ，パンヘツド; |
901-59041-44-00 |
— | ||
|
39
|
39
98517-04006-00 Screw, Pan Head．スクリユ，パンヘツド; |
98517-04006-00 |
from US $1.28 |
||
|
39
|
39
99999-04427-00 Screw,pan Head W/washer．スクリユ，パンヘツド; |
99999-04427-00 |
US $3.04 |
||
|
40
|
40
5U8-23129-00-00 Gasket, Drain Plug．ガスケツト，ドレーンプラグ; |
5U8-23129-00-00 |
from US $3.97 |
||
|
41
|
41
97321-08060-00 Bolt (663)．ボルト; |
97321-08060-00 |
from US $9.09 |
||
| replacement | |||||
|
41
|
41
970-13080-60-00 Bolt．ボルト; |
970-13080-60-00 |
from US $5.72 |
||
|
42
|
42
929-01086-00-00
Washer
．ワツシヤ，プレート; |
929-01086-00-00 |
— | ||
| replacement | |||||
|
42
|
42
92990-08600-00 Washer, Plate．ワツシヤ，プレート; |
92990-08600-00 |
from US $1.66 |
||
|
43
|
43
92990-08100-00 Ybs67-8 Washer, Spring．ワツシヤ，スプリング; |
92990-08100-00 |
from US $1.66 |
||
|
44
|
44
95311-08600-00 Nut．ナツト; |
95311-08600-00 |
from US $1.42 |
||
| replacements | |||||
|
44
|
44
997-80086-00-00 Nut, Hex．ナツト; |
997-80086-00-00 |
from US $1.81 |
||
|
44
|
44
953-33086-00-00 Nut．ナツト; |
953-33086-00-00 |
from US $1.39 |
||
|
45
|
45
1GM-23340-00-33
Under Bracket Comp
アンダブラケツトコンプリート; ヤマハブラツク |
1GM-23340-00-33 |
— | ||
| replacement | |||||
|
45
|
45
1GU-23340-00-33
Under Bracket Comp
アンダブラケツトコンプリート; ヤマハブラツク |
1GU-23340-00-33 |
— | ||
|
46
|
46
156-23411-00-00 Race, Ball 1．レース，ボール １; |
156-23411-00-00 |
from US $17.10 |
||
| replacement | |||||
|
46
|
46
B6E-23411-00-00 Race, Ball 1．レース，ボール １; |
B6E-23411-00-00 |
from US $9.65 |
||
|
47
|
47
95821-10030-00 Bolt, Flange |
95821-10030-00 |
from US $1.07 |
||
| replacement | |||||
|
47
|
47
958-17100-30-00 Bolt, Flange |
958-17100-30-00 |
from US $1.18 |
||
